Come funziona un elettrolizzatore cloro-alcali a membrana? Comprendere la logica fondamentale di "membrane, elettricità e salamoia" alla base dei prodotti del processo di produzione cloro-alcali

Introduzione: La chiave della moderna produzione di cloro-alcali non risiede semplicemente nell'"elettrificazione della salamoia". È la combinazione controllata di membrane iono-selettive, reazioni elettrodiche e salamoia ad elevata purezza che consente di produrre cloro, idrogeno e soda caustica in modo affidabile all'interno di un unico sistema elettrolitico. Comprendere il funzionamento di un elettrolizzatore aiuta gli acquirenti a valutare la validità di un sistema proposto e consente ai team operativi di individuare più rapidamente un aumento del consumo energetico, un calo della purezza della soda caustica o una riduzione della durata delle membrane.

1. Un elettrolizzatore a membrana è essenzialmente un reattore elettrochimico separato da una membrana.

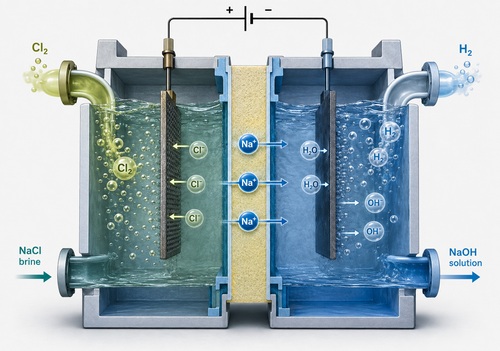

La salamoia satura purificata entra nel compartimento anodico. Sotto corrente continua, gli ioni cloruro perdono elettroni all'anodo per formare cloro gassoso. Allo stesso tempo, gli ioni sodio presenti nella salamoia passano attraverso una membrana a scambio cationico selettivo nel compartimento catodico. Normalmente, al lato catodico viene alimentata acqua deionizzata; dopo aver acquisito elettroni al catodo, forma ioni idrogeno e idrossido. Gli ioni sodio si combinano quindi con gli ioni idrossido per formare una soluzione di idrossido di sodio. In breve, il cloro viene prodotto all'anodo, mentre l'idrogeno e la soda caustica vengono prodotti al catodo. Membrana a scambio ionico cloro-alcali La parte centrale è responsabile di "consentire il passaggio solo agli ioni appropriati". Questo trasporto selettivo impedisce al cloro di entrare in contatto diretto con la soda caustica nei moderni processi a membrana, riducendo le reazioni collaterali e migliorando la purezza del prodotto.

2. Perché la membrana determina l'efficienza dell'elettrolizzatore e la qualità del prodotto?

Una membrana a scambio ionico cloro-alcali ad alte prestazioni è progettata per il trasporto selettivo dei cationi: consente al Na+ di migrare dal lato anodico a quello catodico, sopprimendo al contempo l'indesiderata migrazione inversa di Cl−, OH− e molecole d'acqua. Quando la selettività della membrana diminuisce, l'efficienza di corrente può calare, il contenuto di sale nella soda caustica può aumentare e il consumo energetico per unità di prodotto può incrementare. Negli impianti reali, le condizioni della membrana sono influenzate anche da impurità come Ca2+, Mg2+ e Fe presenti nella salamoia. Queste impurità possono causare incrostazioni, depositi localizzati o una maggiore resistenza elettrica. La purificazione della salamoia non è quindi una fase secondaria, bensì il fondamento per un funzionamento stabile della cella a membrana. La durezza, i solidi sospesi e i metalli in tracce devono essere controllati affinché la salamoia in ingresso all'elettrolizzatore rimanga stabile nel tempo, prolungando la durata di vita delle membrane e degli elettrodi.

3. La vera sfida operativa consiste nel coordinare corrente, temperatura, concentrazione e pressione differenziale.

Un elettrolizzatore non diventa più produttivo o più economico semplicemente perché aumenta la corrente. Se la densità di corrente è troppo elevata mentre la portata, la temperatura o le condizioni della membrana non riescono a tenere il passo, la tensione della cella può aumentare e può verificarsi un riscaldamento localizzato. Anche i livelli del liquido e la pressione tra i compartimenti anodico e catodico devono rimanere controllati; altrimenti, la permeazione attraverso la membrana e la contaminazione incrociata del prodotto possono aumentare. La soda caustica che esce dal compartimento catodico di solito richiede un'ulteriore concentrazione per soddisfare i requisiti di concentrazione a valle. Per i clienti che acquistano Prodotti del processo di produzione cloro-alcaliLa valutazione di un sistema dovrebbe andare oltre la capacità nominale. Dovrebbe considerare anche il consumo energetico specifico, la capacità di pretrattamento della salamoia, la configurazione della superficie delle membrane, il metodo di circolazione, i sistemi di interblocco degli strumenti e i dati di funzionamento continuo a lungo termine.

4. L'affidabilità dell'elettrolizzatore dipende dai materiali e da un sistema di manutenzione.

L'anodo opera in un ambiente ad alto contenuto di cloro per lunghi periodi, mentre il catodo si trova in condizioni altamente alcaline con sviluppo di idrogeno. I materiali delle apparecchiature, i rivestimenti, le guarnizioni e le strutture di fissaggio devono quindi essere selezionati in base alla resistenza alla corrosione e alla stabilità a lungo termine. Se la tensione della cella aumenta in modo anomalo, la variazione di tensione tra le celle aumenta, il cloruro nel prodotto aumenta, la pressione differenziale diventa anomala o la separazione gas-liquido si deteriora, il team deve determinare tempestivamente se la causa è l'incrostazione della membrana, una minore attività dell'elettrodo, problemi di qualità della salamoia o un blocco delle guarnizioni e dei canali di flusso. Manutenzione delle apparecchiature cloro-alcaline Non bisogna limitarsi alla semplice "sostituzione dei componenti". È necessario combinare i dati relativi a tensione, flusso, temperatura, pressione differenziale e analisi del prodotto di singole celle per una diagnosi sistematica, in modo da poter identificare i guasti in fase di sviluppo prima dell'arresto.

5. Dal punto di vista ingegneristico, un elettrolizzatore a membrana è un sistema fortemente accoppiato.

Rubri, un marchio di Hefei Sinopower Technologies Co., Ltd., si concentra sulla completa integrazione tra pretrattamento della salamoia, elettrolizzatori, membrane a scambio ionico e configurazione degli elettrodi, nonché trattamento del gas a valle, trattamento con soda caustica e supporto alla manutenzione nelle soluzioni relative al cloro-alcali. Le aziende che costruiscono, ampliano o ammodernano impianti cloro-alcali possono trovare maggiori informazioni sulle soluzioni Rubri pertinenti sul sito hfsinopower.com. In particolare, quando i sistemi esistenti presentano elevati consumi energetici, frequenti sostituzioni di membrane, pezzi di ricambio incompatibili o cicli di manutenzione eccessivamente lunghi, è generalmente più economico partire dai dati di processo e dalle condizioni delle celle prima di decidere se ottimizzare il funzionamento, rinnovare membrane ed elettrodi o effettuare un ammodernamento strutturale, piuttosto che sostituire semplicemente l'intero sistema.

FAQ | Domande frequenti sull'approvvigionamento e sul funzionamento degli elettrolizzatori cloro-alcalini a membrana

1. Perché la tensione della cella aumenta gradualmente dopo che un elettrolizzatore è stato in funzione per un certo periodo di tempo?

Le cause più comuni includono l'incrostazione o l'invecchiamento della membrana, il calo dell'attività del rivestimento degli elettrodi, un controllo instabile delle impurità della salamoia, la formazione di incrostazioni nei canali di flusso e temperature di esercizio al di fuori dell'intervallo di progetto. Confrontare innanzitutto le variazioni di tensione e pressione differenziale delle singole celle, quindi combinare l'analisi della salamoia, il contenuto di sale nella soda caustica e l'aspetto della membrana per determinarne la causa. Questo evita di sostituire una membrana trascurando problemi di qualità dell'acqua a monte.

2. Con quale frequenza va sostituita una membrana a scambio ionico cloro-alcali?

Non esiste un intervallo fisso adatto a tutti gli impianti. La durata delle membrane è direttamente correlata alla purezza della salamoia, alla densità di corrente, alla temperatura, al controllo della pressione differenziale, alla frequenza di avvio e arresto e alla qualità dell'installazione. Una prassi migliore consiste nel definire i criteri di durata delle membrane in base alle tendenze dell'efficienza di corrente, della tensione di cella, della qualità della soda caustica e delle perdite attraverso la membrana, piuttosto che sostituire le membrane basandosi esclusivamente sul tempo di funzionamento.

3. Qual è l'aspetto più comunemente trascurato durante la manutenzione delle apparecchiature cloro-alcaline?

La fase più spesso trascurata è la revisione dei dati. Se la manutenzione si limita a sostituire guarnizioni, membrane o elettrodi senza analizzare la tensione della cella, il flusso, la temperatura, la pressione differenziale e gli indicatori di prodotto precedenti al guasto, è probabile che lo stesso problema si ripresenti. La manutenzione dovrebbe inoltre verificare la purificazione della salamoia, i sistemi di circolazione, la calibrazione degli strumenti e la logica di interblocco.

4. Oltre alla capacità, cos'altro bisogna verificare quando si acquista un nuovo impianto cloro-alcali?

Gli elementi chiave includono la capacità di pretrattamento della salamoia, le marche e l'intercambiabilità di membrane ed elettrodi, la struttura della cella, la densità di corrente di progetto, il consumo energetico specifico previsto, l'intervallo di temperatura di esercizio, la logica di controllo automatico, i tempi di consegna dei pezzi di ricambio e la capacità di assistenza post-vendita. Per i progetti all'estero, è inoltre necessario verificare in anticipo le condizioni di alimentazione locali, gli standard dei materiali, il trasporto e il supporto all'installazione per ridurre i rischi di messa in servizio e di adattamento.
