Il sale di scarto non è solo uno scarto: come fa l'elettrodialisi a membrana bipolare a recuperare acidi e alcali?

1. Perché BMED è in grado di riconvertire il sale in acido e alcali?

In molti progetti chimici, metallurgici, elettronici, di materiali avanzati e di trattamento delle acque reflue, il flusso finale non è semplicemente acqua ad alta salinità. Si tratta di un concentrato contenente sali potenzialmente utilizzabili, come cloruri, solfati e sali di acidi organici. L'evaporazione e la cristallizzazione convenzionali possono separare i sali dall'acqua, ma non rispondono necessariamente alla domanda se questi sali di scarto possano essere riutilizzati.

Il valore di elettrodialisi a membrana bipolare risiede nella sua capacità di utilizzare l'interfaccia bipolare-membrana sotto un campo elettrico a corrente continua per promuovere la dissociazione dell'acqua e generare H⁺ e OH⁻ separatamente. Insieme a cationi e anioni selettivi membrana di elettrodialisi Grazie agli strati che controllano la migrazione degli ioni, la pila di membrane converte una soluzione salina nei corrispondenti flussi acidi e alcalini. In alcuni sistemi cloruro-sale, ad esempio, è possibile creare compartimenti acidi e basici per trasformare un liquido di scarto ad alta salinità in sostanze chimiche riutilizzabili.

Il punto chiave non è l'elettrolisi diretta dell'acqua in acido e alcali. La scissione dei sali è il risultato degli effetti combinati della migrazione ionica, della selettività della membrana e della dissociazione dell'acqua. I materiali della membrana, la composizione del sale di alimentazione e il livello di impurità influenzano quindi direttamente la purezza del prodotto finale e l'efficienza di corrente.

2. Come avviene il recupero di acidi e basi in una tipica pila di membrane?

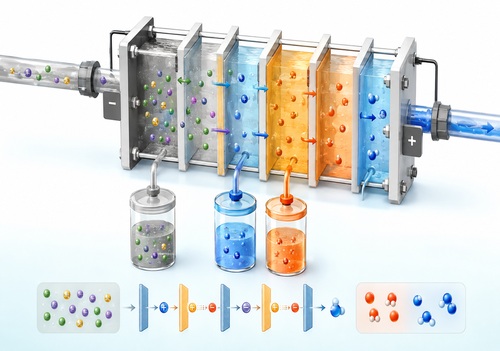

Gli impianti industriali di elettrodialisi a membrana bipolare possono utilizzare configurazioni a due compartimenti, a tre compartimenti o altre combinazioni. In una tipica configurazione a tre compartimenti, un'unità ripetitiva a membrana è composta da una membrana bipolare, una membrana di elettrodialisi selettiva per i cationi e una membrana di elettrodialisi selettiva per gli anioni, in modo da formare i compartimenti per i sali, gli acidi e le basi.

Sotto l'azione di un campo elettrico, i cationi presenti nel compartimento salino migrano verso il catodo ed entrano nel compartimento alcalino, dove si combinano con gli ioni OH⁻ generati dalla membrana bipolare. Gli anioni migrano verso l'anodo ed entrano nel compartimento acido, dove si combinano con gli ioni H⁺. Man mano che la circolazione prosegue, la concentrazione salina diminuisce, mentre le concentrazioni di acido e alcalino aumentano.

Le prestazioni di recupero sono determinate dalla selettività della membrana di elettrodialisi, dalla resistenza elettrica, dalla tolleranza agli acidi e alle basi e dalla resistenza all'incrostazione, nonché dalla corrispondenza tra la distanza intermembrana, la velocità di flusso, la densità di corrente e la concentrazione della soluzione di ricircolo. I flussi complessi di sali industriali richiedono solitamente un pretrattamento, come la filtrazione, la rimozione della durezza, la rimozione degli ioni metallici o la rimozione delle sostanze organiche, per impedire che Ca²⁺, Mg²⁺, Fe³⁺, silice o colloidi si accumulino sulle superfici della membrana e causino una maggiore caduta di pressione, incrostazioni o una perdita irreversibile delle prestazioni.

3. Quali sistemi di trattamento dei sali di scarto sono adatti? Verificare prima gli ioni mobili, poi le impurità.

Non tutte le acque reflue ad alta salinità possono essere immesse direttamente in un sistema di elettrodialisi a membrana bipolare. Le acque di alimentazione più promettenti presentano in genere una composizione salina ionica definita e un prodotto acido o alcalino con valore di riutilizzo interno o valore di mercato esterno. La scissione dei sali inorganici, l'acidificazione di specifici sali organici-acidi, il recupero di soluzioni di rigenerazione acide e alcaline e il recupero di risorse da determinate acque madri idrometallurgiche o chimiche pregiate possono rappresentare potenziali applicazioni.

Uno studio di fattibilità dovrebbe definire almeno gli ioni principali, la concentrazione salina, la concentrazione target di acido e alcali, il rapporto tra ioni impuri, COD, solidi sospesi, durezza e purezza del prodotto richiesta. Grandi quantità di materia organica non ionica, complessi difficili da separare o molteplici ioni fortemente competitivi possono causare trascinamento del prodotto, purezza insufficiente di acido e alcali o consumo energetico specifico eccessivo, anche se il sistema è in grado di funzionare.

Le decisioni ingegneristiche non dovrebbero quindi limitarsi alla semplice valutazione della possibilità di produrre acidi e alcali. Dovrebbero considerare congiuntamente il recupero di acidi e alcali, l'efficienza attuale, il flusso attraverso la membrana, la migrazione delle impurità, il consumo energetico unitario e i costi di concentrazione a valle.

4. BMED ed EDR risolvono problemi diversi: non vanno considerati intercambiabili.

Entro trattamento delle acque mediante elettrodialisiL'elettrodialisi convenzionale e l'elettrodialisi a inversione di polarità vengono spesso discusse insieme ai sistemi a membrana bipolare, ma queste soluzioni tecniche sono progettate per risolvere problemi diversi. L'elettrodialisi a inversione di polarità (EDR) cambia periodicamente la polarità degli elettrodi e commuta le funzioni dei canali di diluizione e concentrazione, riducendo la probabilità che determinati depositi incrostanti rimangano a lungo sulle superfici della membrana. È più comunemente utilizzata per la desalinizzazione, la concentrazione e il funzionamento stabile in condizioni complesse dell'acqua di alimentazione.

La progettazione delle apparecchiature per l'elettrodialisi a inversione di polarità si concentra solitamente sul controllo dell'inversione di polarità, sulla commutazione del percorso di flusso, sul recupero della pulizia e sulla resistenza all'incrostazione a lungo termine. Al contrario, l'obiettivo primario dell'elettrodialisi a membrana bipolare è la scissione dei sali e la produzione di acidi/basi, con la membrana bipolare stessa che svolge il ruolo critico nella generazione di H⁺/OH⁻.

Entrambe le tecnologie si basano su materiali per membrane di elettrodialisi e sulla migrazione ionica indotta da campo elettrico, ma una è principalmente finalizzata alla desalinizzazione dell'acqua e al funzionamento stabile, mentre l'altra è destinata al recupero delle risorse saline e alla produzione di sostanze chimiche. Quando l'obiettivo principale è la riduzione dei sali disciolti nell'acqua, è opportuno valutare prima l'elettrodialisi (ED) o la dissoluzione elettrochimica (EDR). Quando l'obiettivo è convertire i sali in acidi e alcali, è preferibile valutare la dissoluzione elettrochimica a membrana (BMED) piuttosto che aspettarsi semplicemente che un sistema EDR svolga la stessa funzione.

5. Come si dovrebbe selezionare un progetto industriale? Utilizzare i dati del progetto pilota per calcolare a ritroso la progettazione e la redditività economica del camino.

La riuscita implementazione dell'elettrodialisi a membrana bipolare dipende spesso dalla corretta definizione dei parametri operativi critici durante le prime fasi di test. Il marchio Rubri di Hefei Sinopower Technologies Co., Ltd. offre soluzioni per l'elettrodialisi, membrane per elettrodialisi e tecnologie correlate alle membrane bipolari tramite il sito hfsinopower.com.

Per un progetto reale, la discussione tecnica ideale inizia con dati completi sulla qualità dell'acqua, la composizione salina principale, la capacità di trattamento, il tipo e la concentrazione di acidi e alcali desiderati, il livello di impurità consentito, il tempo di funzionamento e l'uso previsto dei prodotti recuperati. Questi dati vengono poi utilizzati per selezionare il tipo di membrana, la struttura della pila, il numero di stadi, la configurazione della circolazione e il pretrattamento.

Per flussi complessi, elevati requisiti di purezza del prodotto o piani di scalabilità diretta, eseguire test di laboratorio o su scala pilota. Registrare l'andamento di tensione, corrente, concentrazione di acido e alcali, rimozione del sale, efficienza di corrente, consumo energetico, caduta di pressione del pacco membrane e recupero della pulizia. La concentrazione di acido o alcali più elevata non è necessariamente il risultato migliore; l'obiettivo reale è un equilibrio a lungo termine tra durata della membrana, purezza del prodotto, recupero, consumo energetico specifico e costi di post-trattamento.

FAQ: Quattro domande frequenti sul recupero di acidi e alcali con BMED

1. L'acido e l'alcali recuperati possono essere riutilizzati direttamente nella produzione?

Ciò dipende dalla composizione del sale di alimentazione e dalla purezza del prodotto richiesta. Laddove le impurità nell'alimentazione sono basse, gli ioni concorrenti sono limitati e la selettività della membrana e le condizioni operative sono ben controllate, i flussi recuperati possono avere un elevato valore di riutilizzo. I prodotti chimici per l'elettronica, le applicazioni farmaceutiche e altri usi che richiedono un'elevata purezza potrebbero comunque necessitare di ulteriore purificazione o concentrazione. Definire prima la fase di riutilizzo prevista, quindi procedere a ritroso fino ai limiti di impurità accettabili.

2. Una concentrazione di acido o di base più elevata è sempre preferibile?

Non necessariamente. All'aumentare della concentrazione di acidi e basi, cambiano anche i gradienti di concentrazione, la resistenza elettrica, la retrodiffusione e il trasporto dell'acqua attraverso la membrana. L'efficienza di corrente può diminuire mentre il consumo energetico specifico aumenta. La progettazione ingegneristica, pertanto, mira normalmente a un ottimizzazione economica piuttosto che alla massima concentrazione finale possibile. Se è necessaria una concentrazione finale più elevata, la separazione a membrana può essere combinata con l'evaporazione o un altro processo di concentrazione.

3. Perché alcuni progetti richiedono prima una fase di test pilota?

I sali di scarto industriali reali spesso contengono Ca, Mg, Fe, silice, materia organica o molteplici ioni coesistenti. Queste impurità influenzano l'intasamento delle membrane, la selettività ionica e la purezza del prodotto. Una formula teorica per i sali non può prevedere con precisione le prestazioni operative a lungo termine. Le prove pilota possono confermare la selezione delle membrane, la corrente operativa, il recupero, la strategia di pulizia e la qualità dell'acido/base, fornendo parametri di progettazione più affidabili per l'ampliamento della scala.

4. Quali sono i principali costi operativi di un sistema a membrana bipolare?

Solitamente includono l'elettricità, la potenza della pompa di circolazione, l'ammortamento o la sostituzione del pacco membrane, i prodotti chimici per il pretrattamento, la pulizia e la manutenzione, e qualsiasi concentrazione o purificazione a valle necessaria. Quando si confrontano le proposte dei fornitori, è importante guardare oltre il prezzo del sistema: richiedere i limiti di progetto dell'acqua di alimentazione, il punto di funzionamento, il consumo energetico per unità di prodotto, le ipotesi sulla durata delle membrane e le specifiche di qualità del prodotto acido/alcalino per valutare il costo del ciclo di vita.
