Tecnologia di elettrolisi PEM vs. tecnologia di elettrolisi ALK: quale tecnologia preferisci?

L'idrogeno, in quanto fonte di energia pulita, rinnovabile e priva di inquinamento, e grazie alla sua elevata densità energetica, sta diventando una direzione di sviluppo fondamentale nel processo di transizione energetica. La produzione di idrogeno mediante elettrolisi dell'acqua è la tecnologia principale per la produzione di idrogeno verde e la competizione tecnologica tra elettrolizzatori a membrana a scambio protonico (PEM) e elettrolizzatori alcalini (ALK) è sempre stato al centro del dibattito del settore. Condurremo un'analisi dettagliata e un confronto delle caratteristiche principali di queste due tecnologie.

1. Principio fondamentale:

Elettrolizzatore PEM: utilizza acqua pura come elettrolita e una membrana a scambio protonico per condurre gli ioni idrogeno (H+) e isolare i gas. Sul lato anodico, l'acqua viene utilizzata come reagente per la reazione di ossidazione (OER), generando ossigeno (O2) e ioni idrogeno; sotto l'influenza di un campo elettrico, gli ioni idrogeno migrano attraverso la membrana a scambio protonico fino al catodo, dove subiscono una reazione di riduzione (HER) per generare idrogeno gassoso.

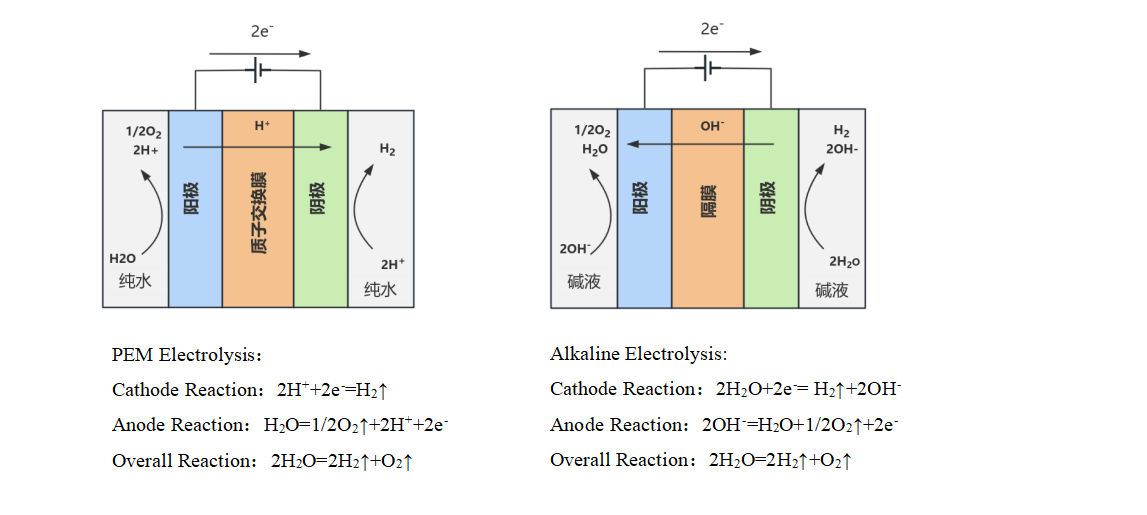

Cella elettrolitica alcalina: utilizzando una soluzione alcalina di idrossido di potassio (KOH) al 30% come elettrolita, gli ioni idrossido (OH⁻) vengono condotti attraverso un diaframma. Le molecole d'acqua sul lato del catodo acquisiscono elettroni e subiscono una reazione di riduzione, generando idrogeno gassoso (H₂) e ioni idrossido. Sotto l'influenza del campo elettrico, gli ioni idrossido migrano verso l'anodo e subiscono una reazione di ossidazione, generando infine ossigeno e molecole d'acqua. Il meccanismo di reazione specifico è illustrato nel diagramma seguente:

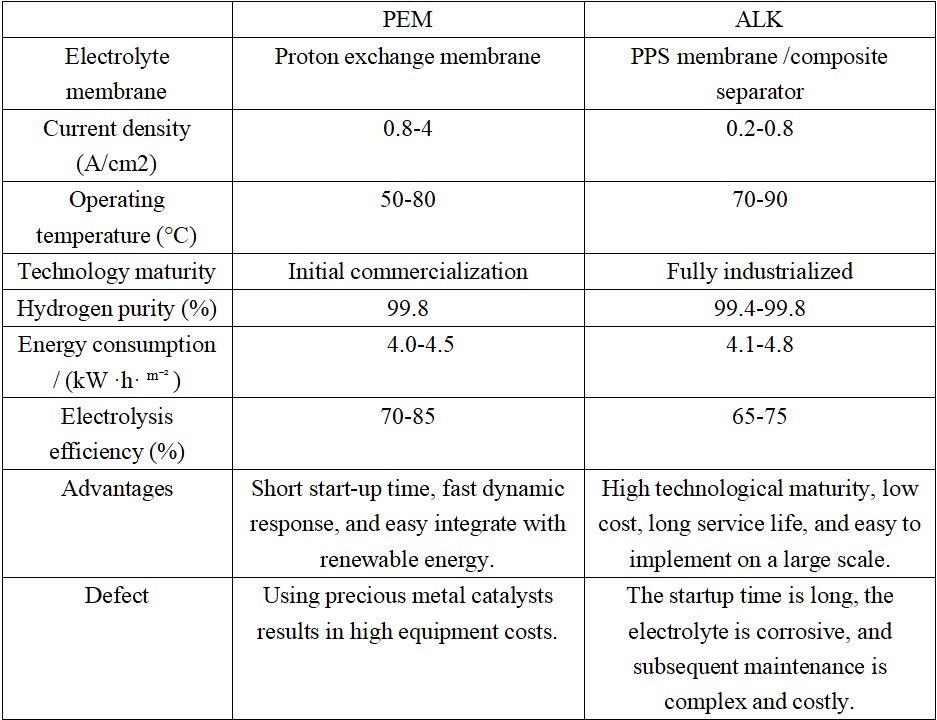

Tabella comparativa delle tecnologie di produzione di idrogeno tramite elettrolisi dell'acqua

2. Confronto delle prestazioni chiave:

La tabella di confronto delle tecnologie mostra che l'elettrolisi dell'acqua PEM per la produzione di idrogeno offre una velocità di risposta dinamica di secondo livello e un'ampia capacità di regolazione del carico, rendendola adattabile alle caratteristiche di alimentazione intermittente dell'energia eolica e solare. Tuttavia, la sua dipendenza da catalizzatori di metalli preziosi come iridio e platino e da materiali per piastre bipolari ad alte prestazioni come leghe di titanio, comporta elevati costi di produzione delle apparecchiature, limitandone l'adozione su larga scala. L'elettrolisi dell'acqua alcalina per la produzione di idrogeno, d'altra parte, ha un alto grado di industrializzazione ed è stata sottoposta a convalida di mercato a lungo termine. Non richiede catalizzatori di metalli preziosi, con conseguente riduzione dei costi complessivi delle apparecchiature. Inoltre, la sua lunga durata utile facilita il raggiungimento di applicazioni su larga scala nell'ordine dei gigawatt, rendendola l'attuale tecnologia di produzione di idrogeno più diffusa.

3. Differenze strutturali:

Le tecnologie di produzione dell'idrogeno PEM e ALK si riflettono anche nella progettazione e nella scelta dei materiali dei loro componenti:

3.1 Piastra bipolare:

Gli elettrodi delle celle elettrolitiche PEM sono realizzati con materiali ad alte prestazioni, come piastre in titanio, e pre-rivestiti. Un rivestimento in platino (Pt) viene applicato alla superficie dell'elettrodo per prevenirne l'ossidazione. Le piastre bipolari delle celle elettrolitiche alcaline sono realizzate in acciaio al carbonio o nichel puro, saldate al telaio dell'elettrodo e quindi nichelate. Entrambi i tipi di piastre bipolari svolgono molteplici funzioni, tra cui conduttività, supporto e trasmissione del mezzo.

3.2 Componenti principali:

Gli elettrolizzatori PEM sono strutturalmente dotati di uno strato di diffusione di gas (GDL) aggiuntivo, che utilizza materiali a base di carbonio (come carta carbone e tessuto di carbonio) per il catodo e materiali a base di titanio (come rete di titanio e schiuma porosa di titanio) per l'anodo, controllando con precisione il bilancio di massa gas-liquido e ottimizzando l'ambiente di interfaccia di reazione. La sua unità di reazione principale, il gruppo elettrodo a membrana (MEA), impiega una struttura a membrana rivestita da catalizzatore (CCM), realizzata mediante processi di rivestimento a spruzzo o roll-to-roll. La precisione del processo di questo gruppo influisce direttamente sull'efficienza dell'elettrolizzatore. Al contrario, gli elettrolizzatori alcalini non richiedono uno strato di diffusione di gas; il loro processo principale si concentra sulla progettazione coordinata di membrana ed elettrodo.

3.3 Catalizzatori e materiali per membrane:

L'elettrolizzatore PEM utilizza iridio (Ir) e i suoi ossidi (come IrO₂) come anodo e un catalizzatore platino-carbonio (Pt/C) come catalizzatore catodico primario. La membrana a scambio protonico è principalmente una membrana di acido perfluorosolfonico (come Nafion) per garantire un'efficiente conduzione degli ioni idrogeno. L'elettrolizzatore alcalino offre maggiore flessibilità nella selezione del catalizzatore, consentendo l'uso di metalli nobili (Pt, Pd, Au, Ag, ecc.), metalli di transizione o materiali a base di carbonio (Fe, Co, Ni, ecc.). La membrana utilizza principalmente membrane PPS o membrane composite per garantire un'efficace conduzione degli ioni idrossido e una separazione gas-liquido.

4. Riepilogo:

Gli elettrolizzatori PEM, con la loro risposta rapida e la pulizia efficiente, presentano vantaggi insostituibili nei progetti di idrogeno verde distribuito e negli scenari di consumo di energia rinnovabile e rappresentano la direzione principale per i futuri aggiornamenti tecnologici; mentre gli elettrolizzatori alcalini, con le loro caratteristiche di maturità, stabilità e controllo dei costi, continueranno a dominare nella produzione industriale di idrogeno su larga scala e negli scenari di fornitura di idrogeno stabile a lungo termine.

Non esiste una superiorità o inferiorità intrinseca tra gli approcci tecnici; la considerazione chiave è l'adattabilità allo scenario dato. Quale approccio tecnico ritieni abbia il potenziale futuro più promettente?
